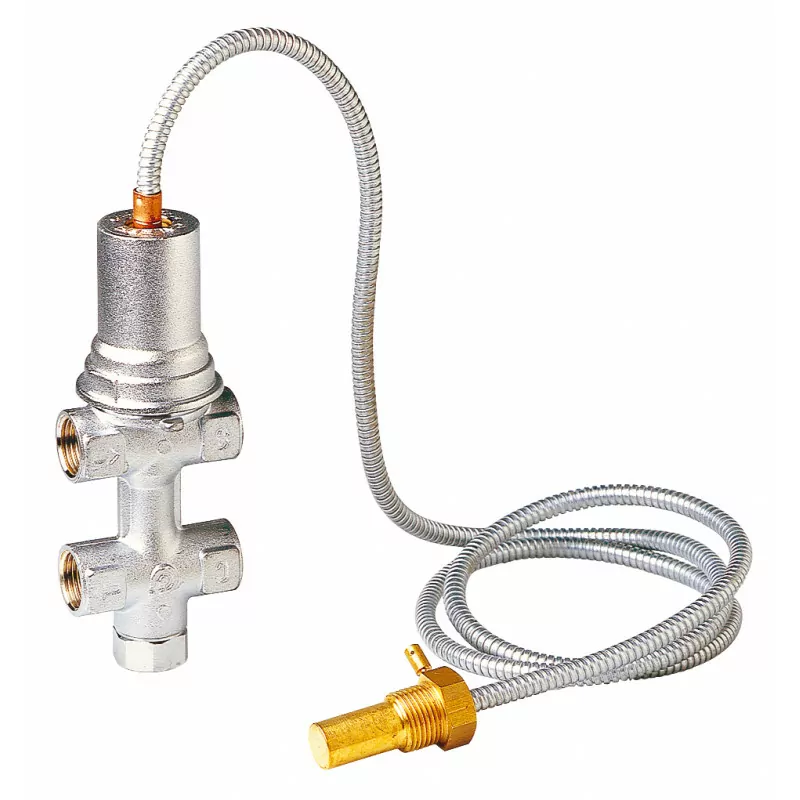

Soupape de sécurité thermique CALEFFI 544/1

Soupape de sécurité thermique CALEFFI 544/1.

Soupape de sécurité thermique avec remplissage intégré – CALEFFI 544

Les soupapes de sécurité thermiques sont utilisées pour la protection des chaudières à combustible solide. En cas de surchauffe accidentelle, le refroidissement de la chaudière est assuré par l’ouverture de la soupape qui évacue l’eau chaude.

Le dispositif combine dans un même appareil, la soupape de sécurité thermique et une vanne d’alimentation en eau froide qui fonctionnent simultanément, le tout commandé à distance par un bulbe de température à capillaire à sécurité positive. Lorsque la soupape s’ouvre, cette vanne d’alimentation garantit la circulation de l’eau et refroidit le foyer, préservant ainsi l’intégrité de la chaudière.

En résumé

• Soupape pour chaudière à bois/granulée bois
• Sonde thermique
• Raccordement 4 sortie F 1/2
• Spécial chaudière chauffage seul sans ECS, ni serpentin

Caratéristiques techniques de la Soupape de sécurité thermique CALEFFI 544/1

Materiaux

Corps : laiton EN 12165 CW617N, chromé
Doigt de gant : laiton EN 12164 CW614N Ressort : acier EN 10270-1
Joints d’étanchéité : EPDM

Performances

Fluides admissibles : eau, eau glycolée
Pourcentage maxi de glycol : 30%
Pression maxi d’exercice : 6 bar

Température de tarage : 100°C (+0°C/-5°C)
Plage de température d’exercice : 5÷110°C
Plage de température ambiante : 1÷50°C
Débit de déchargement sous une Δp de 1 bar : 1600 l/h

Raccordement : 1/2” F
Raccordement de la sonde avec doigt de gant : 1/2” M
Longueur du capillaire : 1300 mm

La pose d’une soupape de sécurité chauffage reste fortement conseillée. La régulation de la température de la chaudière ne peut en aucun cas être assurée par la soupape seule.
